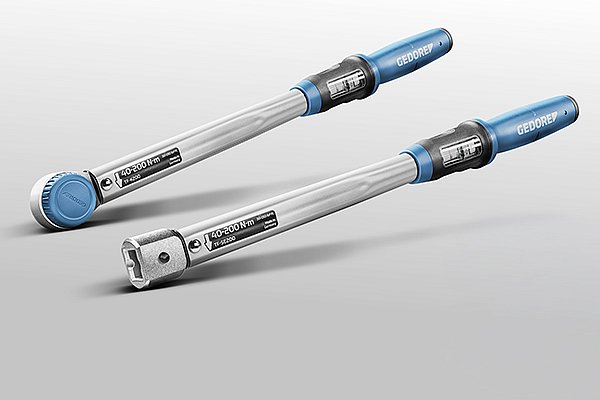

Auch die Ergonomie der Drehmomentschlüssel TORCOFIX ist auf eine intuitive und kontrollierte Bedienung ausgelegt. Der konvex geformte Griff orientiert sich an der natürlichen Greifhaltung der Hand. Eine umlaufende Einkerbung in der Griffmitte unterstützt die korrekte Positionierung und verbessert die Wahrnehmung der hör- und fühlbaren Auslösung. Wird das eingestellte Drehmoment erreicht, löst der Schlüssel automatisch und deutlich fühlbar sowie hörbar aus. Anschließend ist er ohne erneute Einstellung umgehend für den nächsten Arbeitsvorgang einsatzbereit.
Anzeige
Für die erforderliche Präzision ist der TORCOFIX auf eine maximale Abweichung von +/- 3 % vom eingestellten Drehmoment justiert. Damit unterschreitet er die in der DIN EN ISO 6789-2:2017 geforderte maximale Abweichung von +/- 4 %. Der TORCOFIX TF-K ermöglicht zudem den kontrollierten Rechts- und Linksanzug. Für den Wechsel der Drehrichtung wird der Pilzkopf herausgenommen, der Schlüssel gedreht und der Vierkant wieder eingesetzt.Bei den Arbeitsschritten rund um die eigentliche Verschraubung unterstützt der TORCOFIX den Anwender ebenfalls. Eine Fixiermulde bietet beim Einstellen des Drehmoments einen sicheren Gegenhalt. Muss der Schlüssel zwischen zwei Arbeitsschritten abgelegt werden, verhindert ein Standfuß am Griff, dass er wegrollt. Die matt gehaltenen Oberflächen reduzieren bei der Anwendung störende Reflexionen.
Die Einstellung des gewünschten Drehmoments erfolgt über die Doppel-Skala für Nm und lbf·ft in Kombination mit der integrierten Nonius-Skala. Je nach Modell ermöglicht der Nonius eine Einteilung in Schritten von 0,5 bis 1 Nm. Die kontrastreichere Farbgebung erleichtert das Ablesen auch bei ungünstigen Lichtverhältnissen. Nonius, Einheitenbeschriftung und Skala sind durch eine Lupe geschützt und dadurch dauerhaft gut lesbar. Die nebeneinander angeordneten Einheiten ersparen zudem das Umrechnen von Nm in lbf·ft.
Weitere Informationen von GEDORE finden sich zudem unter www.gedore.com.
